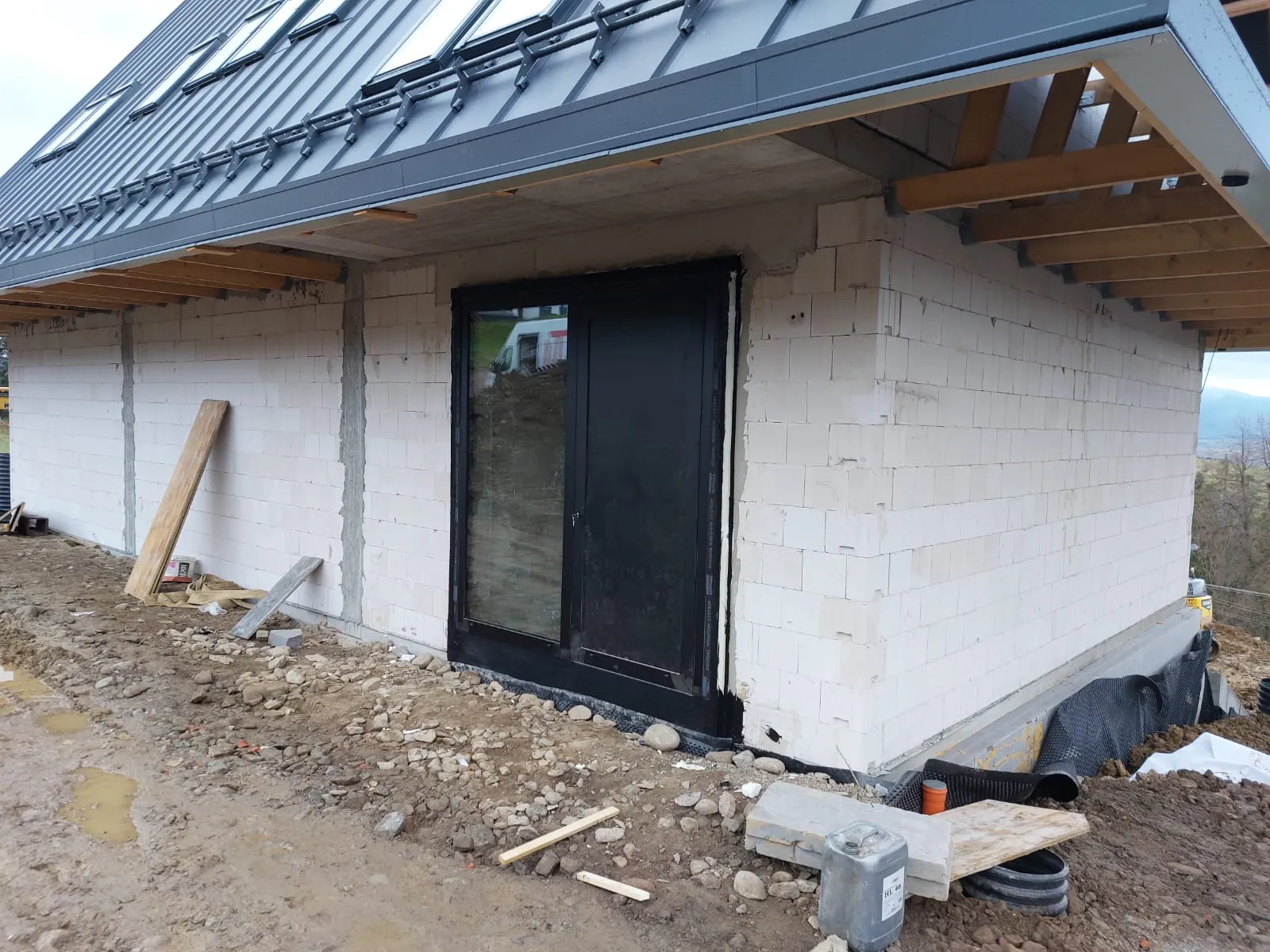

Okno wysunięte przed mur, na belkach Winframer, w płaszczyźnie izolacji. Najbardziej wymagający sposób osadzenia okien, dla tych, którzy szukają rozwiązań bez kompromisów i myślą o domu pasywnym.
Ciepły montaż to dziś słowo, którym określa się prawie wszystko, co wykracza poza samą pianę. My też tak mówimy o naszym szczelnym montażu na taśmach, bo klienci tak go nazywają. Ale jeśli trzymać się fizyki, prawdziwie ciepły montaż jest jeden: ten, w którym okno stoi w warstwie ocieplenia, a nie w murze. Poniżej tłumaczymy, na czym polega, dlaczego robi go niewiele firm, dla kogo ma sens i ile kosztuje. To najbardziej wymagający wariant w naszej ofercie i jedyny, który daje wszystko, co ze stolarki i jej osadzenia da się wycisnąć.
Na czym polega

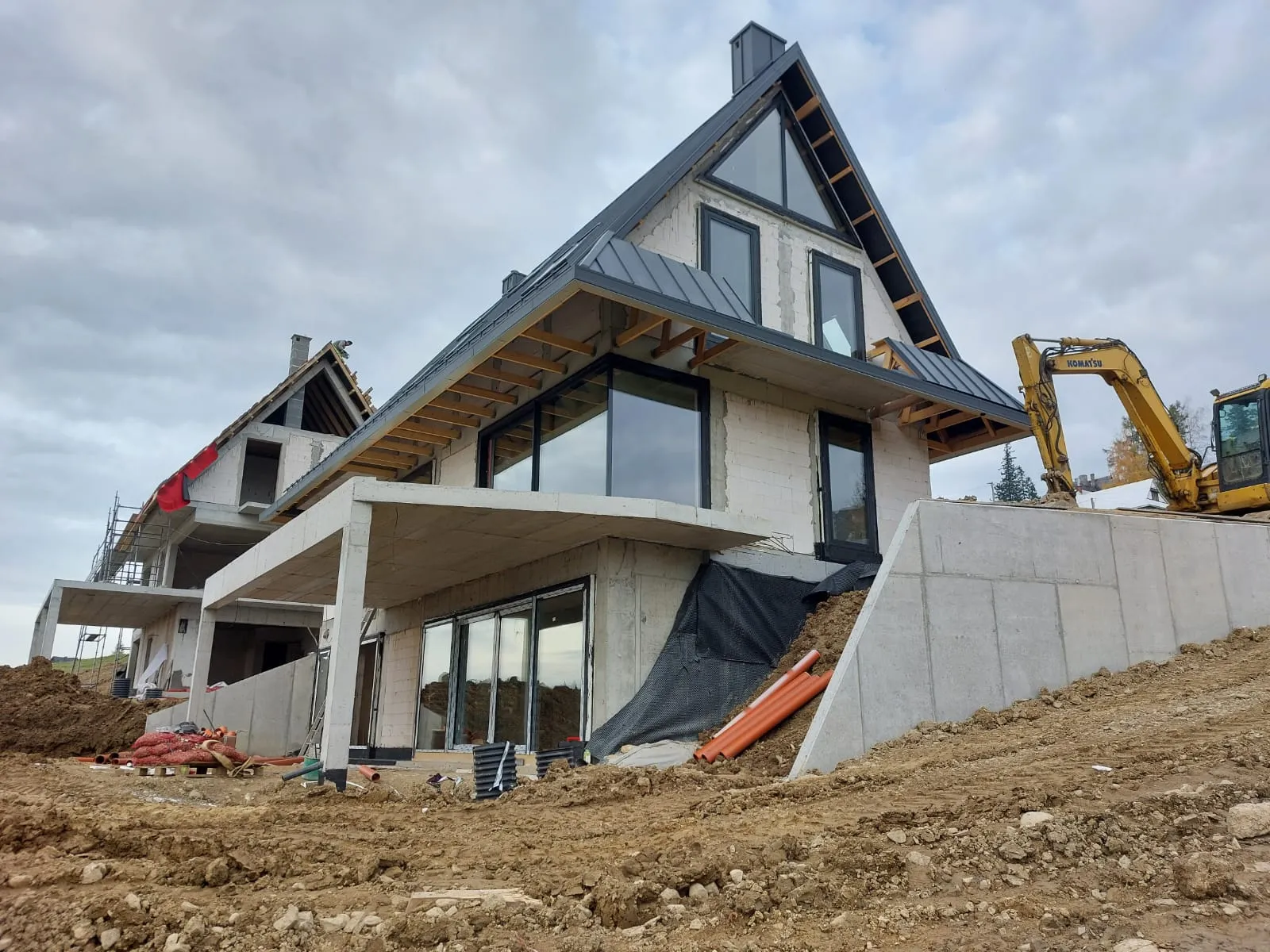

W zwykłym domu okno siedzi w otworze muru, a ocieplenie elewacji tylko zachodzi na jego ramę. W montażu w warstwie ocieplenia okno wychodzi przed lico ściany i staje w płaszczyźnie przyszłej izolacji. Nie wisi w powietrzu: stoi na belkach nośnych Iso-Chemie Winframer Typ 1, czyli kantówkach z Puratherm, kompozytu poliuretanowego z rodziny Purenitu, który przenosi ciężar jak drewno, a izoluje niemal jak styropian. W środku każdej belki siedzi dodatkowy rdzeń izolacyjny z XPS, odchylany na czas skręcania, dlatego belka jest jednocześnie nośna i ciepła. Belki kleimy do muru systemowym klejem i dodatkowo skręcamy, a dopiero na nich mocujemy okno, tak jak w murze: śrubami albo kotwami.
Producent przebadał ten system pod kątem statyki, szczelności i ognia: belka przenosi 200 kg na metr bieżący, pozwala wysunąć okno nawet o 20 cm przed mur, a jako komponent ma certyfikat Passive House Institute, czyli instytutu, który wyznacza standard domów pasywnych. To ważne, bo w tym wariancie belka jest częścią konstrukcji domu, nie dodatkiem do montażu.
Dlaczego to najcieplejsze ościeże, jakie da się zrobić
Ciepło ucieka ze ściany najchętniej tam, gdzie izolacja jest przerwana. Przy oknie osadzonym w murze przerwa jest zawsze: ocieplenie kończy się na ramie, a pod nią zostaje kilkanaście centymetrów gołego muru, którym izotermy, czyli linie tej samej temperatury, schodzą do środka domu. Efekt to zimny pas przy ościeżu, w mroźne noce rosa, a po latach przebarwienia w narożach. Szczelny montaż na taśmach tę przerwę uszczelnia i mocno ogranicza, ale jej nie usuwa, bo okno nadal stoi w murze.
Gdy okno stoi w warstwie ocieplenia, izolacja ściany i rama tworzą jedną ciągłą linię, a izotermy biegną przez ocieplenie zamiast łamać się na murze. Mostek termiczny na obwodzie okna spada do wartości, o które walczy się w budownictwie pasywnym: standard Passive House Institute wymaga, żeby każdy detal łączeniowy miał liniowy współczynnik mostka nie większy niż 0,01 W na metr i kelwin. W praktyce oznacza to, że ościeże ma niemal tę samą temperaturę co ściana obok, a okno pracuje na parametrach z karty, nie na parametrach osłabionych złączem.
Jak to robimy, krok po kroku
- Przygotowujemy otwory: wyrównujemy i poziomujemy krawędzie muru, bo belki muszą leżeć idealnie w płaszczyźnie. W tym wariancie robimy to my, jest w cenie.

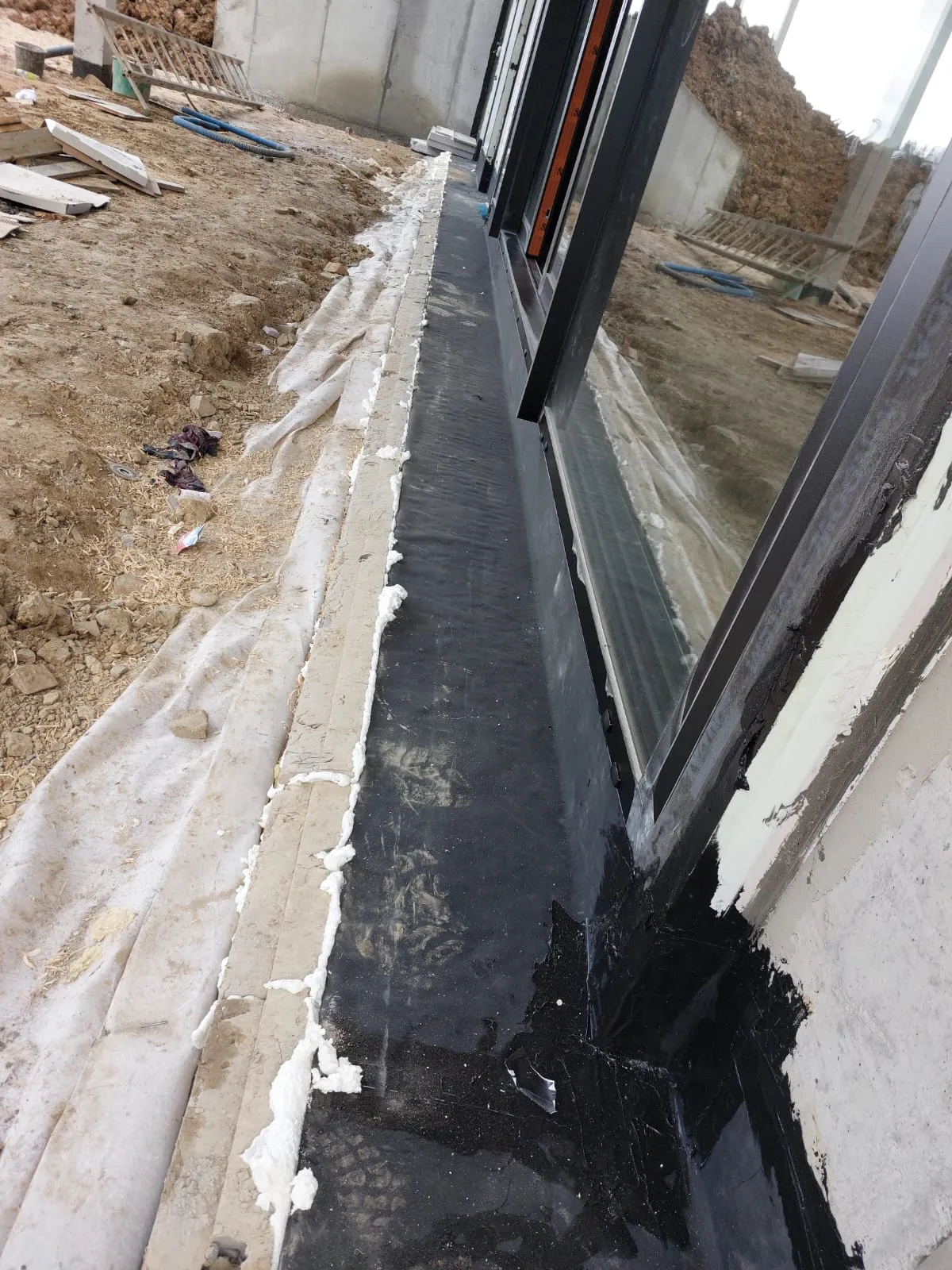

- Kleimy i skręcamy belki Winframer wokół otworu, łączymy je na wtyk i uszczelniamy naroża klejem systemowym. Pod konstrukcje sięgające podłogi idą do tego ciepłe podwaliny Purenit z kątownikami podpierającymi i hydroizolacją EPDM.

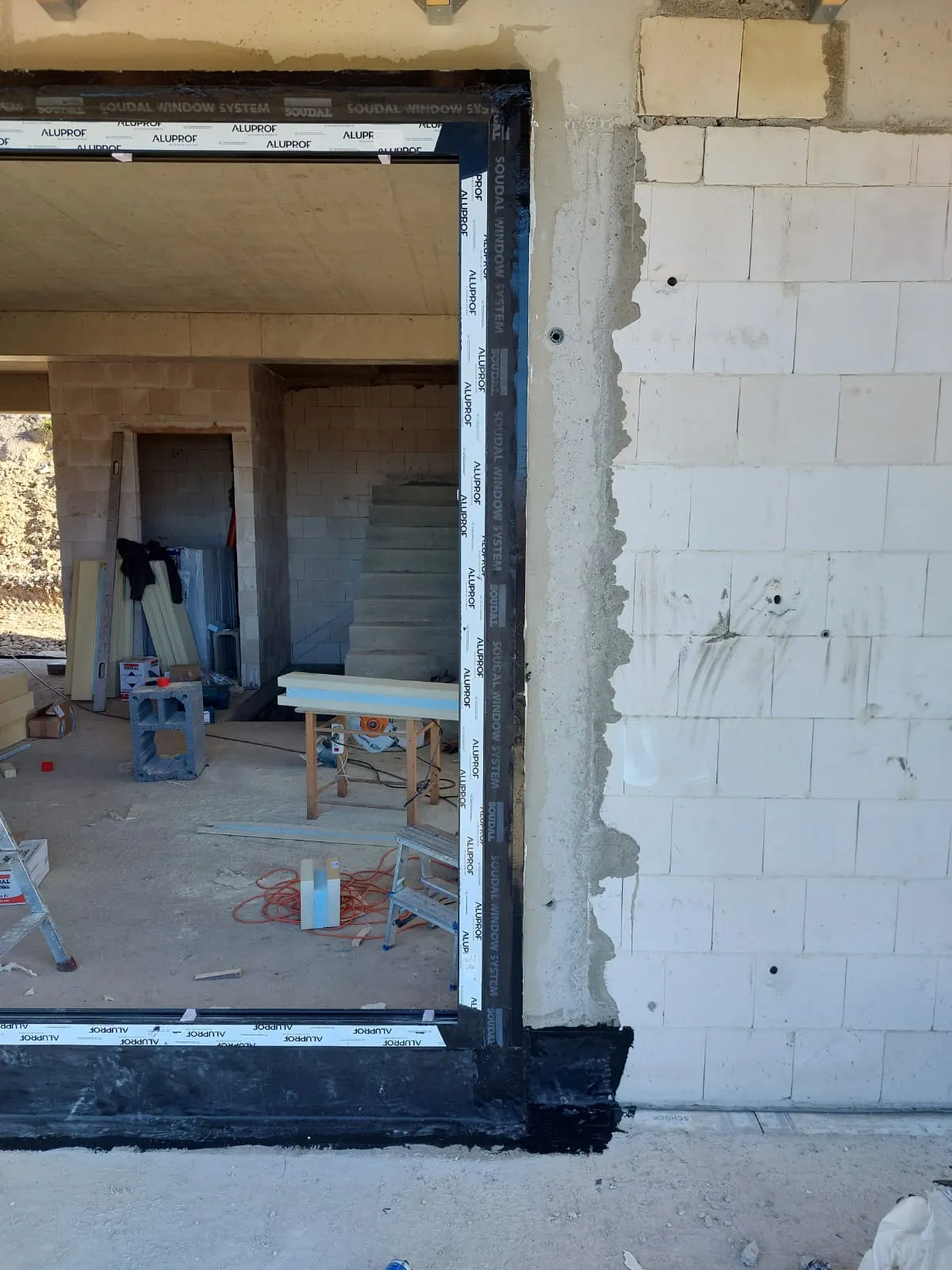

- Osadzamy okno na belkach, poziomujemy i mocujemy mechanicznie, śrubami albo kotwami, jak w murze.
- Wypełniamy szczelinę pianą Soudal, która daje warstwę izolacji termicznej i akustycznej.

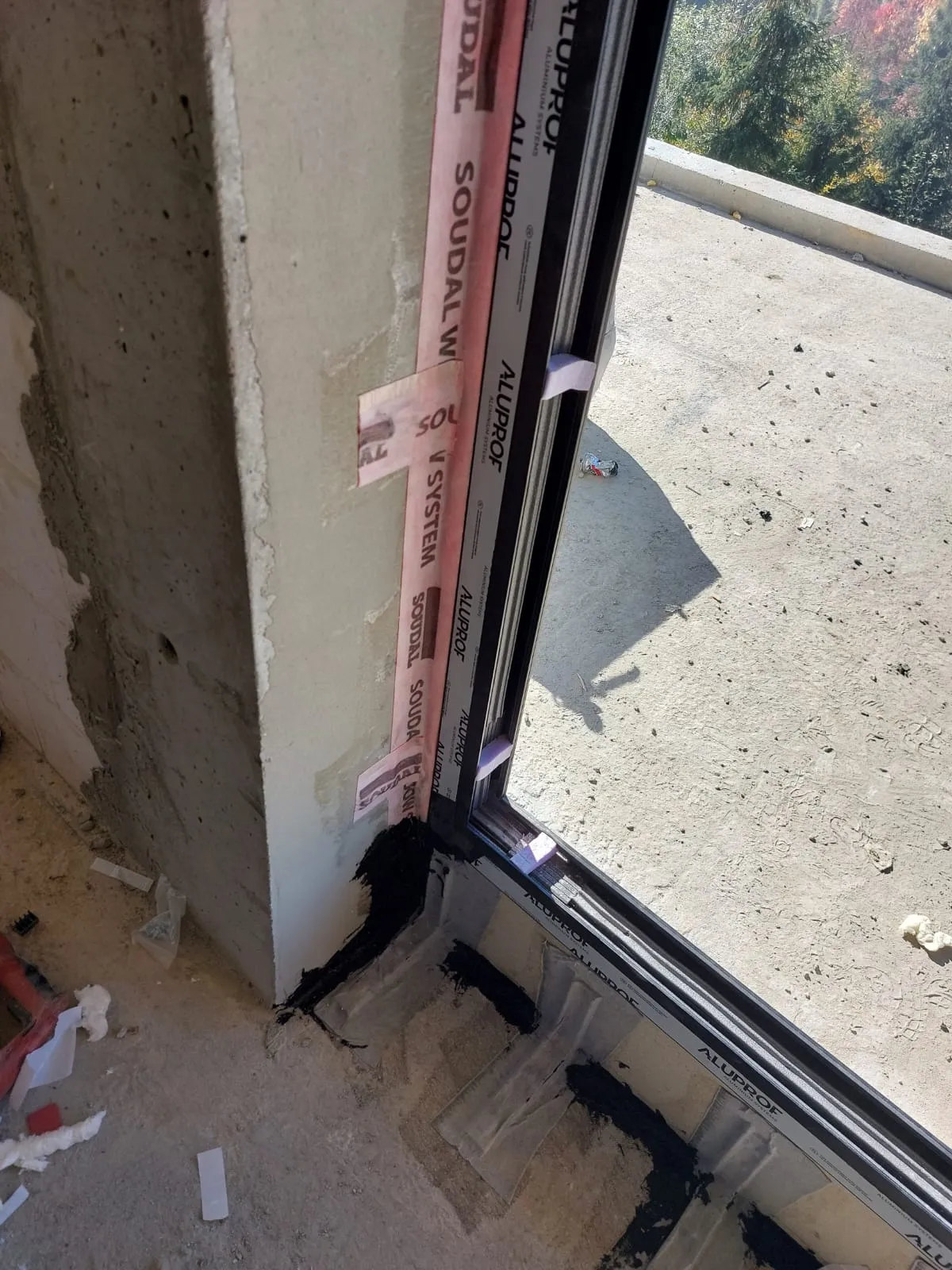

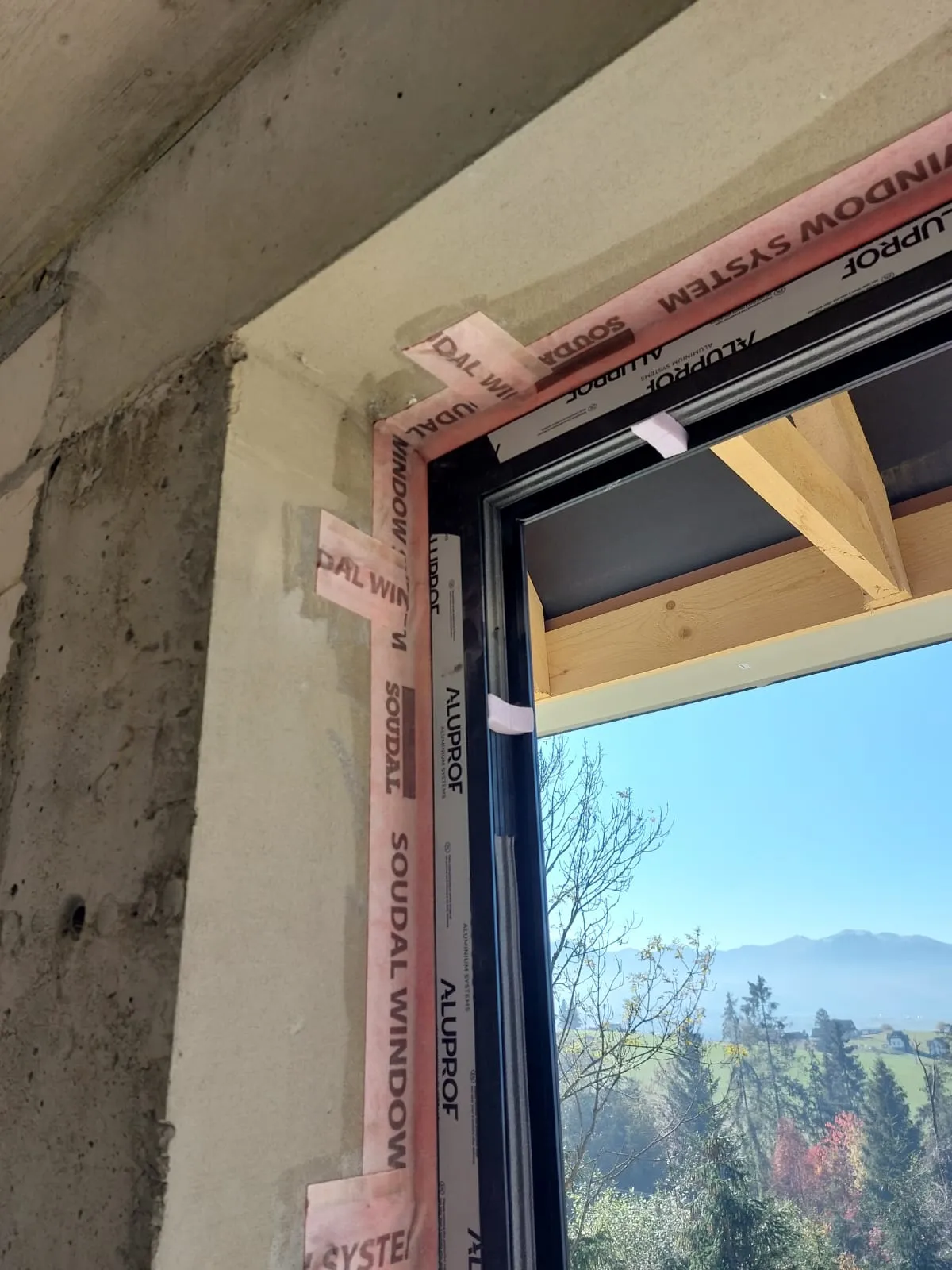

- Zamykamy złącze na całym obwodzie: od zewnątrz taśma paroprzepuszczalna Soudal SWS z filtrem UV, od wewnątrz taśma paroszczelna, tam gdzie to lepsze rozwiązanie taśmy rozprężne, do tego primery i masy uszczelniające.
- Zabezpieczamy kotwy, śruby i kątowniki przed korozją i robimy zdjęcia każdego złącza, zanim zakryje je ocieplenie i elewacja.
Dla kogo: rozwiązania bez kompromisów

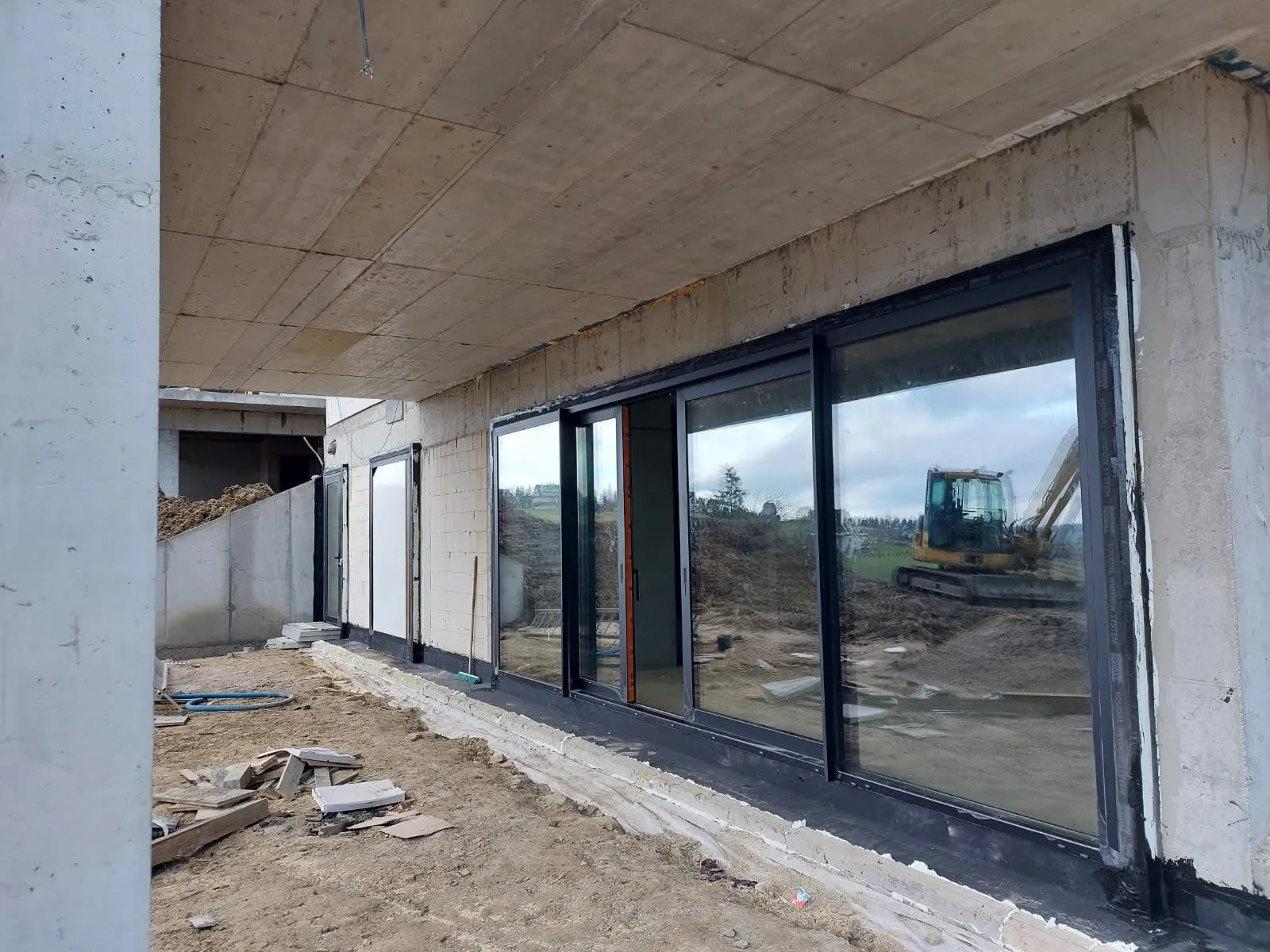

Ten montaż wybierają inwestorzy, którzy nie szukają najtańszej opcji, tylko najlepszej. Najczęściej łączy się go z górną półką stolarki: w PCV z Aluplast IDEAL 8000 albo Passiv-Line Plus, w aluminium z Aluprof MB-86N SI albo Aliplast MaxLight. Najlepszy system, osadzony przed murem, w ciągłej warstwie izolacji, to szczyt tego, co można dziś uzyskać od okna i jego osadzenia. Do tego dochodzą sytuacje, w których inaczej się nie da: bardzo grube ocieplenie, w którym okno w murze siedziałoby w głębokiej wnęce, element konstrukcyjny, który trzeba minąć, albo projekt, który wypuszcza dużą bryłę aluminiową przed elewację.
Dom pasywny i zeroemisyjny: co daje montaż, a czego nie
Tu warto być precyzyjnym, bo te dwa pojęcia często się miesza. Dom pasywny to standard energetyczny wyznaczony przez Passive House Institute w Darmstadt. Budynek zeroemisyjny to definicja prawna z unijnej dyrektywy o charakterystyce energetycznej budynków z 2024 roku, która od 2030 roku obejmie wszystkie nowe budynki, a od 2028 nowe budynki publiczne. Dla porządku zestawiamy je z obowiązującym dziś minimum.
| Standard | Co oznacza | Czego wymaga od okien i złącza |
|---|---|---|
| Polskie minimum (WT 2021) | Obowiązkowe dla każdego nowego domu: energia pierwotna do 70 kWh na m² rocznie | Okna Uw do 0,9 W/(m²·K), ściany U do 0,20. O montażu przepisy milczą |
| Dom pasywny (Passive House Institute) | Zapotrzebowanie na ciepło do ogrzewania do 15 kWh na m² rocznie, energia pierwotna do 120 kWh, szczelność powietrzna n50 do 0,6 wymiany na godzinę | Okna Uw do 0,8 W/(m²·K) po zamontowaniu, każdy detal złącza z mostkiem do 0,01 W/(m·K), czyli w praktyce okno w warstwie ocieplenia |
| Budynek zeroemisyjny (dyrektywa EPBD 2024) | Bardzo niskie zapotrzebowanie na energię, co najmniej o 10% niższe niż w dzisiejszym budynku niemal zeroenergetycznym, i zero emisji CO₂ z paliw kopalnych na miejscu | Nie narzuca wprost parametrów okien. Wymaga całości: przegród, szczelności, wentylacji i źródła ciepła bez paliw kopalnych |
Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny.
Kryteria Passive House Institute i zapisy dyrektywy EPBD 2024. Polskie przepisy wykonawcze dla budynków zeroemisyjnych są w przygotowaniu.
Co z tego wynika dla okien? Montaż w warstwie ocieplenia to jeden z warunków domu pasywnego, i to warunek, którego w murze nie da się spełnić. Ale to tylko jeden element. Dom pasywny powstaje z całości: grubego ocieplenia bez przerw, szczelnej powłoki potwierdzonej testem szczelności, wentylacji z odzyskiem ciepła, dobrych okien ustawionych do słońca i właśnie złączy bez mostków. Gdy do takiego domu dołożyć źródło ciepła bez paliw kopalnych, na przykład pompę ciepła, i energię z fotowoltaiki, powstaje budynek zeroemisyjny, taki, jakiego od 2030 roku będą wymagać przepisy dla każdej nowej budowy. Okno w warstwie ocieplenia jest w tej układance miejscem, w którym stolarka i ocieplenie stają się jedną przegrodą.
Dlaczego robi to niewiele firm
Bo w tym montażu nie ma miejsca na improwizację. Okno waży czasem kilkaset kilogramów, drzwi tarasowe blisko tonę, a cały ten ciężar wisi przed murem na belkach, więc statyka, rozstaw mocowań i dobór łączników do materiału ściany muszą być policzone, nie wyczute. Belki trzeba przykleić i skręcić idealnie w płaszczyźnie, bo każdy milimetr odchyłki wraca na oknie. Uszczelnienie biegnie po obwodzie wystawionym na pogodę ze wszystkich stron, a nie schowanym w otworze. I wreszcie: po ociepleniu elewacji nic nie da się poprawić, więc montaż trzeba zgrać z projektem i z wykonawcą elewacji, zanim ktokolwiek przyjedzie z pierwszą płytą styropianu. To praca dla ekipy, która osadza okna od lat, ma za sobą dziesiątki szczelnych montaży i wie, gdzie takie złącze zawodzi. My robimy to na Podhalu, w Zakopanem, Nowym Targu i Czarnym Dunajcu, a przebieg jednej z realizacji pokazujemy w podlinkowanej niżej relacji zdjęciowej.
Ile to kosztuje
Montaż w warstwie ocieplenia wyceniamy jako komplet od A do Z: przygotowanie otworów, belki Winframer z rdzeniem termicznym, montaż mechaniczny, podwaliny, piana, taśmy, primery, masy i zabezpieczenia. W domu jednorodzinnym o powierzchni około 200 m² z piętnastoma oknami wychodzi to około 18 000 zł netto, kilka razy tyle, co dopłata za szczelny montaż na taśmach w murze. Dokładną kwotę podajemy po pomiarze, bo zależy od liczby i wielkości okien oraz od grubości ocieplenia.
Szczelny montaż na taśmach, okno w murze
- +Systemowe uszczelnienie w trzech warstwach
- +Dopłata ok. 2 500-4 000 zł na cały dom
- +Sprawdza się w większości domów, także przy wymianie okien
- -Ocieplenie tylko zachodzi na ramę, pod nią zostaje mur
- -Mostek termiczny ograniczony, ale obecny
- -Nie spełni kryterium domu pasywnego dla złącza
Ciepły montaż w warstwie ocieplenia
- +Okno w ciągłej warstwie izolacji, izotermy przez ocieplenie
- +Mostek na poziomie wymaganym w domu pasywnym
- +Rozwiązuje trudne sytuacje projektowe
- +W cenie wszystko, łącznie z przygotowaniem otworów
- -Około 18 000 zł na cały dom
- -Tylko w nowym domu albo przy nowej elewacji
- -Wymaga projektu, zgrania z elewacją i doświadczonej ekipy
Czytaj dalej
- Jaki montaż okien wybrać? Cztery warianty, koszty i nasza rekomendacja →
- Ciepły montaż trójwarstwowy: jak to działa, warstwa po warstwie →
- Montaż w warstwie ocieplenia: pełna relacja zdjęciowa z tej realizacji →
- Film: montaż okien na belkach Iso-Chemie Winframer →
- Konspekt systemu Iso-Chemie Winframer Typ 1 (PDF) →
Najczęstsze pytania
Czy okna PCV można montować w warstwie ocieplenia?
Tak. Belki Winframer w wymiarach 80 na 80 i 90 na 80 mm są dopasowane do typowych systemów PCV, a każda przenosi 200 kg na metr bieżący, więc udźwignie także duże skrzydła. W praktyce ten montaż łączymy z górną półką PCV, na przykład Aluplast IDEAL 8000 czy Passiv-Line Plus, bo dopiero wtedy parametry okna i złącza są na tym samym poziomie.
O ile można wysunąć okno przed mur?
Belki Winframer Typ 1 pozwalają na wysięg do 200 mm, a przy mniejszych wysunięciach stosuje się kantówki 80, 90 albo 140 mm lub płyty systemowe. Ile wysunąć, wynika z grubości ocieplenia w projekcie: okno ma stanąć tak, żeby izolacja domknęła się z ramą, nie dalej. Dobieramy to na pomiarze, z projektem w ręku.
Czy taki montaż da się zrobić przy wymianie okien w istniejącym domu?
Tylko wtedy, gdy elewacja jest robiona od nowa, na przykład przy termomodernizacji z nowym ociepleniem. W zamieszkałym domu z gotową elewacją nie ma jak wysunąć okna przed mur bez rozbierania ocieplenia, dlatego przy zwykłej wymianie zostaje szczelny montaż w murze.
Jak długo belki i taśmy mogą czekać na elewację?
Producent belek deklaruje pół roku odporności na bezpośrednie działanie pogody w trakcie budowy, a zewnętrzna taśma Soudal SWS z filtrem UV do dziewięciu miesięcy. Elewację warto więc zaplanować w tym oknie czasowym. Jeśli budowa staje na zimę, powiedz nam o tym, dobierzemy zabezpieczenie.
Czy dom z montażem w warstwie ocieplenia jest już domem pasywnym?
Nie. Montaż w warstwie ocieplenia spełnia jedno z kryteriów domu pasywnego, to dotyczące mostków w złączach, ale standard obejmuje cały budynek: zapotrzebowanie na ciepło do 15 kWh na m² rocznie, szczelność powietrzną n50 do 0,6, wentylację z odzyskiem ciepła i okna o Uw do 0,8. Dom pasywny projektuje się od początku jako całość, a my dostarczamy do niego okna i osadzenie, które tę całość nie psują.
